Como proveedor experimentado de hardware de cable ADSS, he sido testigo de primera mano de la importancia de conectar correctamente el hardware de cable ADSS al cable. Este proceso no se trata sólo de conectar componentes; se trata de garantizar el rendimiento, la seguridad y la confiabilidad a largo plazo de todo el sistema de cable ADSS. En este blog, compartiré una guía completa sobre cómo lograr esta conexión crucial.
Comprensión del cable ADSS y su hardware
Antes de profundizar en el proceso de conexión, es fundamental entender qué es el cable ADSS y su hardware. El cable ADSS (All - Dielectric Self - Supporting) es un tipo de cable de fibra óptica que es autoportante y no contiene ningún componente metálico. Esto lo hace ideal para su uso en entornos de alto voltaje, ya que es inmune a las interferencias electromagnéticas.

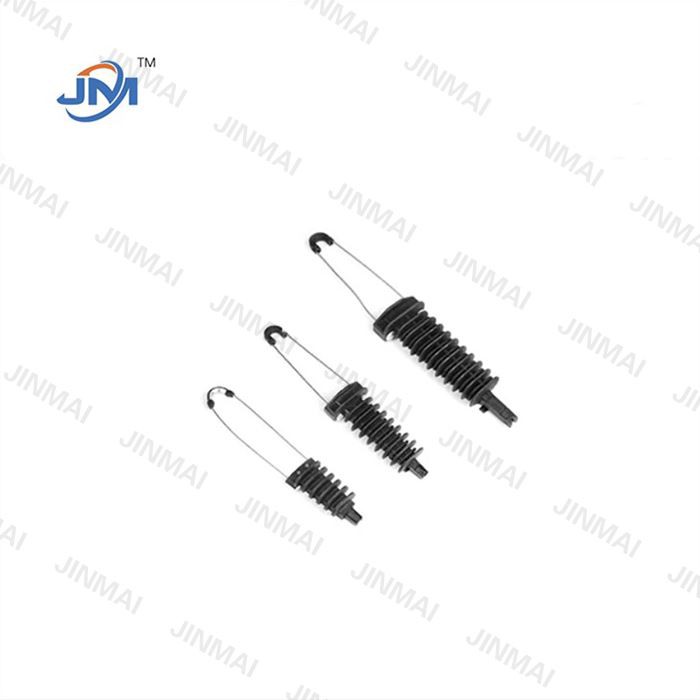

Los herrajes para cables ADSS, por otro lado, incluyen una variedad de componentes como abrazaderas, aisladores y guardacabos. Estos componentes están diseñados para soportar, proteger y conectar el cable ADSS a las estructuras de soporte. Por ejemplo,Abrazadera de cuña aisladase utiliza para asegurar el cable en los puntos de suspensión, mientrasAislador de línea de alto voltajeProporciona aislamiento eléctrico y soporte mecánico. ElOjo de dedal forjado de hardware de línea de postesEs útil para proporcionar un camino suave para el cable y evitar que se roce.
Preparación previa a la instalación
Inspección del sitio
El primer paso para conectar el hardware del cable ADSS al cable es realizar una inspección exhaustiva del sitio. Esto implica evaluar el terreno, la infraestructura existente y las condiciones ambientales. Verifique si hay obstáculos potenciales, como árboles, edificios u otros servicios públicos, que puedan interferir con la instalación del cable. Además, evalúe las condiciones de carga de viento y hielo en el sitio, ya que estos factores determinarán la selección de hardware y el método de instalación adecuados.
Inspección de cables y hardware
Antes de la instalación, inspeccione cuidadosamente el cable ADSS y el hardware. Busque signos de daño, como cortes, abrasiones o grietas en el cable. Verifique que los herrajes tengan las dimensiones adecuadas, las superficies lisas y las especificaciones de materiales correctas. Asegúrese de que todos los componentes de hardware necesarios estén presentes y en buenas condiciones.
Preparación de herramientas y equipos
Reúna todas las herramientas y equipos necesarios para la instalación. Esto puede incluir cortadores de cables, llaves dinamométricas, herramientas de engarzado y equipos de seguridad como guantes y gafas de seguridad. Asegúrese de que las herramientas estén en buenas condiciones de funcionamiento y calibradas correctamente.
Conexión del hardware al cable
Instalación de abrazaderas de suspensión
Las abrazaderas de suspensión son uno de los componentes de hardware más críticos para la instalación de cables ADSS. Se utilizan para soportar el cable a intervalos regulares a lo largo del tramo.
- Medir y marcar: Primero, mida el cable en los puntos de suspensión según los requisitos de diseño. Marque las posiciones claramente en el cable.
- Prepare la abrazadera: Abra la abrazadera de suspensión y limpie las superficies de contacto. Aplique una fina capa de grasa anticorrosión a las mordazas de la abrazadera si es necesario.
- Instale la abrazadera: Coloque el cable en las mordazas de la abrazadera en la posición marcada. Asegúrese de que el cable esté centrado y alineado correctamente. Apriete los pernos de la abrazadera gradualmente usando una llave dinamométrica hasta el valor de torsión especificado. Apretar demasiado o poco puede provocar una falla prematura del cable o un soporte inadecuado.
Instalación de abrazaderas sin salida
Las abrazaderas sin salida se utilizan para terminar el cable ADSS al final del tramo o en puntos de anclaje intermedios.
- Preparación de cables: Corte el cable a la longitud adecuada en el punto final. Pele la cubierta exterior del cable para exponer los miembros de resistencia.
- Prepare la abrazadera sin salida: Ensamble los componentes de la abrazadera del extremo muerto de acuerdo con las instrucciones del fabricante. Inserte los miembros de resistencia expuestos en la abrazadera y asegúrelos usando herramientas de engarce u otros métodos especificados.
- Conecte la abrazadera a la estructura: Conecte la abrazadera sin salida a la estructura de soporte utilizando los accesorios adecuados, como pernos o grilletes. Asegúrese de que la conexión sea segura y pueda soportar las fuerzas de tensión esperadas.
Instalación de aisladores
Los aisladores desempeñan un papel vital al proporcionar aislamiento eléctrico y soporte mecánico para el cable ADSS.
- Montaje del aislador: Instale el aislador en la estructura de soporte, como un poste o una torre. Utilice los accesorios de montaje adecuados y asegúrese de que el aislador esté firmemente sujeto.
- Conexión del cable al aislante: Utilice un conector o abrazadera adecuado para fijar el cable ADSS al aislante. Asegúrese de que la conexión sea lo suficientemente flexible para permitir el movimiento del cable debido a cambios de temperatura y cargas de viento, manteniendo al mismo tiempo una sujeción segura.
Pruebas y garantía de calidad
Inspección visual
Una vez completada la instalación del hardware, realice una inspección visual de toda la instalación. Verifique si hay conexiones sueltas, hardware desalineado o signos de daños en el cable. Asegúrese de que todos los componentes de hardware estén instalados correctamente y que no haya defectos visibles.
Prueba de tensión
Realice pruebas de tensión en el cable ADSS para asegurarse de que esté tensado correctamente. Utilice un tensiómetro para medir la tensión del cable en diferentes puntos a lo largo del tramo. Compare los valores medidos con las especificaciones de diseño. Ajuste la tensión si es necesario aflojando o apretando las abrazaderas sin salida.
Pruebas eléctricas
Si el cable ADSS está instalado en un entorno de alto voltaje, realice pruebas eléctricas para verificar el rendimiento del aislamiento del hardware y del cable. Esto puede incluir pruebas como pruebas de resistencia de aislamiento y pruebas de rigidez dieléctrica.
Mantenimiento y consideraciones a largo plazo
Inspecciones periódicas
Establezca un cronograma de inspección periódica para el cable ADSS y su hardware. Inspeccione el cable y el hardware al menos una vez al año, o con más frecuencia en condiciones ambientales adversas. Busque signos de desgaste, corrosión o daños. Reemplace cualquier componente dañado o desgastado rápidamente.
Protección ambiental
Proteja el cable ADSS y su hardware de factores ambientales como la radiación UV, la humedad y la exposición a productos químicos. Aplique revestimientos o cubiertas protectoras si es necesario. Asegúrese de que el cable esté instalado de manera que minimice su exposición a condiciones climáticas extremas.
Conclusión
Conectar el hardware del cable ADSS al cable es un proceso complejo pero crucial que requiere una planificación cuidadosa, técnicas de instalación adecuadas y mantenimiento regular. Si sigue los pasos descritos en este blog, podrá garantizar una instalación de cable ADSS confiable y duradera.
Como proveedor líder de hardware de cables ADSS, ofrecemos una amplia gama de productos de alta calidad y soporte técnico profesional. Si está interesado en comprar nuestro hardware de cable ADSS o tiene alguna pregunta sobre el proceso de instalación, no dude en contactarnos para mayor discusión y negociación. Estamos comprometidos a brindarle las mejores soluciones para sus proyectos de cable ADSS.
Referencias
- Estándares de la Asociación de la Industria de Telecomunicaciones (TIA) para la instalación de cables ADSS.
- Manuales de instalación del fabricante para hardware de cables ADSS.
- Estándares IEEE para instalación y prueba de cables de alta tensión.
