¡Hola! Como proveedor de accesorios de línea superior, a menudo me preguntan sobre cómo calcular la cantidad de estos accesorios necesarios para un proyecto. No es tan sencillo como puede parecer a primera vista, pero con un poco de saber, cómo, puede obtener una estimación bastante precisa.
En primer lugar, comprendamos qué son los accesorios de la línea superior. Estos son los componentes utilizados para admitir, asegurar y proteger las líneas eléctricas aéreas. Incluyen cosas como aislantes, conectores y hardware para postes. Los diferentes proyectos tienen diferentes requisitos basados en factores como la longitud de la línea, el tipo de potencia que se transmite y las condiciones ambientales locales.
1. Determinar el alcance del proyecto
El primer paso es descubrir el alcance de su proyecto. Necesita saber la longitud de la línea superior. Mida la distancia desde el punto de partida hasta el punto final de la línea. Si se trata de una red compleja con múltiples ramas, divídala en secciones más pequeñas y mida cada una por separado.
Por ejemplo, si está trabajando en un proyecto de electrificación rural que abarca varios kilómetros, deberá obtener un mapa detallado y medir la longitud exacta de cada segmento de línea. Esta información es crucial porque se requieren muchos de los accesorios a intervalos regulares a lo largo de la línea.
2. Considere la configuración de línea
La configuración de la línea superior juega un papel muy importante en la determinación de la cantidad de accesorios. Existen diferentes tipos de configuraciones de línea, como líneas de un solo fase, tres fase y de circuito múltiple.
Una línea de fase única es más simple y generalmente requiere menos accesorios en comparación con una línea de tres fase. Una línea de tres fase, que se usa comúnmente para la transmisión de alta potencia, necesita más aislantes, conectores y otro hardware de soporte. Por ejemplo, en una línea de tres fases, necesitará tres conjuntos de aisladores para cada polo, mientras que una línea de fase única podría solo necesitar uno o dos.
Las líneas de circuito múltiple, donde se ejecutan múltiples líneas en el mismo conjunto de polos, son aún más complejas. Debe tener en cuenta el espacio adicional entre los circuitos y los accesorios adicionales necesarios para separarlos y apoyarlos.
3. Calcule el número de polos
Los postes son la columna vertebral de cualquier sistema de línea superior. El número de postes que necesita depende de la longitud de la línea y del espacio de polos recomendado. El espaciado de postes está determinado por factores como el tipo de terreno, el peso de los conductores y el viento y las cargas de hielo en el área.
En áreas planas y abiertas, el espacio de poste puede ser relativamente grande, tal vez alrededor de 50 a 100 metros. Pero en áreas montañosas o boscosas, el espacio podría reducirse a 30 a 50 metros. Para calcular el número de polos, divida la longitud total de la línea mediante el espaciado del polo y luego agregue uno (para dar cuenta del polo inicial).
Por ejemplo, si tiene una línea de 1000 metros con un espacio de polos de 50 metros, el número de polos sería (1000 /50) +1 = 21 polos.
4. Accesorios por polo
Una vez que conozca el número de postes, debe averiguar cuántos accesorios se requieren para cada polo. Los diferentes tipos de postes (madera, concreto o acero) pueden tener diferentes requisitos de ajuste.
- Aisladores: Los aisladores se utilizan para mantener a los conductores alejados de los polos y evitar la fuga eléctrica. El número de aisladores por polo depende de la configuración de la línea. Como se mencionó anteriormente, una línea de tres fase necesitará más aisladores que una línea de fase única. Para una línea de tres fases estándar, es posible que necesite tres o más aisladores por polo.
- Conectores: Los conectores se utilizan para unir a los conductores. Necesitará uno o más conectores en cada polo, dependiendo de cómo se organicen los conductores. Por ejemplo, si tiene un toque, apagado de la línea principal en un poste, necesitará un conector adicional.

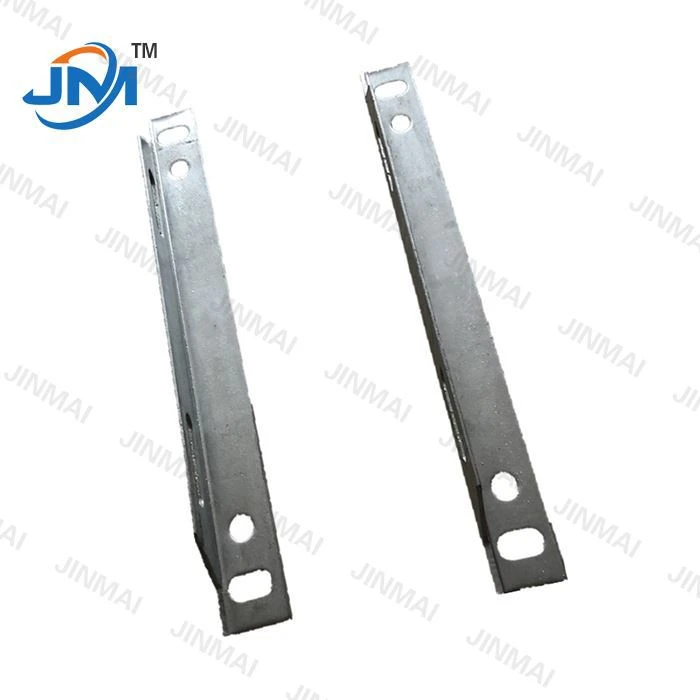

- Hardware para soporte de poste: Esto incluye cosas como la cruz: brazos y soportes. AAccesorios de cables brazo cruzado de hierrose usa comúnmente para apoyar a los aisladores y conductores. Por lo general, necesitará uno o dos brazos cruzados por polo, dependiendo de la configuración de la línea.
5. Cuenta de secciones especiales
Algunas secciones de la línea superior pueden requerir accesorios especiales. Por ejemplo, al final de una línea (postes terminales), necesitará hardware especial para anclar los conductores y evitar que se alejen. Estos postes terminales a menudo requieren accesorios más fuertes y más especializados en comparación con los polos intermedios.
Si la línea cruza una carretera, ferrocarril o un río, necesitará accesorios adicionales para garantizar la seguridad y la estabilidad de la línea. Es posible que necesite aisladores de mayor resistencia y estructuras de soporte más robustas para resistir el estrés adicional.
6. Factor en los repuestos
Siempre es una buena idea tener en cuenta algunos accesorios de repuesto. Durante el proceso de instalación, existe la posibilidad de que algunos accesorios se dañen o se pierdan. Además, tener repuestos a mano puede ser útil para futuros mantenimiento y reparaciones.
Una regla general común es agregar alrededor del 5 al 10% de la cantidad total calculada como repuestos. Entonces, si ha calculado que necesita 100 aisladores, es una buena idea pedir 105 - 110 aisladores.
7. Utilice las pautas estándar de la industria
Existen pautas y códigos estándar de la industria que pueden ayudarlo a calcular la cantidad de accesorios de línea superior. Estas pautas se basan en años de experiencia e investigación en el campo de la ingeniería eléctrica.
Por ejemplo, el Código Nacional de Seguridad Eléctrica (NESC) proporciona recomendaciones detalladas sobre cosas como el espacio de polos, la resistencia a los aislantes y los requisitos de ajuste. Asegúrese de consultar estas pautas y seguirlas para garantizar la seguridad y confiabilidad de su proyecto de línea aérea.
8. Consulte con expertos
Si aún no está seguro de cómo calcular la cantidad de accesorios, no dude en consultar con expertos en el campo. Como proveedor de ajuste de línea superior, he ayudado a muchos clientes con sus proyectos. Puedo ofrecer ideas valiosas basadas en mi experiencia con diferentes tipos de proyectos.
También puede comunicarse con ingenieros eléctricos o contratistas que han trabajado en proyectos similares. Pueden compartir sus conocimientos y ayudarlo a evitar errores comunes.
¡Hablemos!
Calcular la cantidad de accesorios de línea superior para un proyecto es una tarea compleja pero manejable. Siguiendo los pasos descritos anteriormente, puede obtener una buena estimación de los accesorios que necesitará. Y si está en el mercado de accesorios de línea aérea de alta calidad, estoy aquí para ayudar. Si lo necesitasHot Dip Galvanized Secondary Clevis,Accesorios de cables brazo cruzado de hierro, oHardware de la línea del polo superior, Te tengo cubierto.
Si tiene alguna pregunta o desea discutir su proyecto con más detalle, no dude en ponerse en contacto. Siempre me complace ayudarlo a encontrar los accesorios adecuados para sus necesidades y garantizar el éxito de su proyecto de línea aérea.
Referencias
- Código Nacional de Seguridad Eléctrica (NESC)
- Ingeniería del sistema de transmisión de energía eléctrica: análisis y diseño de Turan Gonen
